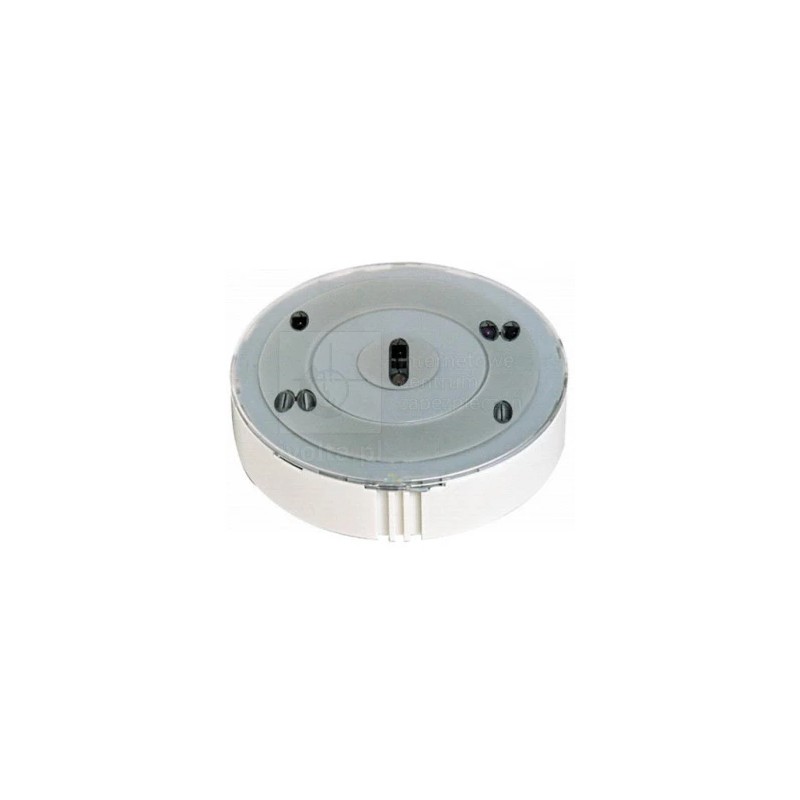

Czujka optyczno-chemiczna dekoracyjna z wkładami FAP-OC 520-P BOSCH

Technologia detekcji i przetwarzanie sygnału

Wielodetektorowa czujka FAP‑OC‑520 posiada dwa detektory optyczne oraz detektor zabrudzenia wyposażona jest ponadto w detektor gazowych produktów spalania, stanowiący dodatkowy kanał detekcji. Każdy detektor może zostać zaprogramowany przy użyciu oprogramowania RPS lub WinPara za pośrednictwem sieci LSN. Wszystkie sygnały pochodzące z poszczególnych detektorów czujki są nieustannie analizowane przez wewnętrzne układy elektroniczne i wzajemnie korelowane z wykorzystaniem algorytmów. Połączenie detektorów optycznych i detektora gazu pozwala na zastosowanie detektora CO w miejscach, gdzie z racji wykonywanych prac występują niewielkie ilości dymu, pary lub kurzu. W takiej czujce alarm zostanie wyzwolony tylko wtedy, kiedy kombinacja sygnałów będzie odpowiadała określonej charakterystyce miejsca instalacji, wybranej podczas instalacji. Pozwala to uzyskać niezwykle wysoki poziom odporności na fałszywe alarmy. W przypadku zadymienia na poziomie 50% progu wyzwolenia alarmu urządzenie wysyła alarm wstępny (pokazywany w bazie danych zdarzeń centrali sygnalizacji pożaru).

Detektor optyczny (detektor dymu)

Detektor optyczny działa na zasadzie pomiaru rozproszenia światła. Diody LED wysyłają wiązkę świetlną pod określonym kątem w kierunku obszaru rozpraszania światła. Podczas pożaru światło ulega rozproszeniu przez cząsteczki dymu. Rozproszone światło pada na fotodiody , które zamieniają informację o ilości światła na odpowiedni sygnał elektryczny. Zakłócenia spowodowane światłem dziennym i sztucznym są filtrowane przez filtr optyczny światła dziennego, filtr elektroniczny, a także prostownik pracujący w pętli fazowej. Diody LED i fotodiody detektora są kontrolowane indywidualnie przez układ elektroniczny detektora. Układ w trybie ciągłym wysyła niezależne od siebie kombinacje sygnałów, które idealnie odzwierciedlają poziom zadymienia, a jednocześnie pozwalają na odróżnienie dymu od zakłóceń (owady lub inne obiekty). Ponadto obliczana jest charakterystyka czasowa i wzajemna korelacja sygnałów z detektora optycznego w celu podniesienia skuteczności odróżnienia dymu od ewentualnych zakłóceń. Co więcej, kontrola prawdopodobieństwa różnych sygnałów pozwala na wykrycie błędów, które mogą wystąpić w układach elektronicznych lub diodach LED.

Detektor chemiczny (detektor tlenku węgla)

Detektor gazu wykrywa głównie tlenek węgla (CO) wydzielany podczas spalania, ale także wodór (H) oraz tlenek azotu (NO). Podstawowa metoda pomiaru polega na utlenianiu CO na elektrodzie i określeniu wielkości generowanego prądu. Wartość sygnału detektora jest proporcjonalna do stężenia gazu.  Automatyczne czujki pożarowe FAP‑520 z udoskonaloną technologią LSN Detektor chemiczny (gazu) dostarcza dodatkowych informacji pozwalających skutecznie eliminować fałszywe alarmy. Detektor CO jest monitorowany poprzez pomiar jego pojemności wewnętrznej. Jeżeli pojemność wykracza poza założone wartości, w centrali sygnalizacji pożaru wyświetlany jest komunikat o błędzie. W takiej sytuacji czujka kontynuuje pracę wyłącznie jako czujka dymu, działająca na zasadzie pomiaru rozproszenia światła.Detektor zabrudzenia

Poziom zabrudzenia powierzchni detektora jest nieustannie mierzony przez detektor zabrudzenia, wynik pomiaru jest poddawany ocenie i wskazywany w trzech poziomach na centrali sygnalizacji pożaru. Zabrudzenie powierzchni detektora pozwala na aktywne dostosowywanie wartości progowych (kompensacja wahań) i na wyświetlenie informacji o błędzie w przypadku silnego zabrudzenia.

Detektor zabrudzenia

Poziom zabrudzenia powierzchni detektora jest nieustannie mierzony przez detektor zabrudzenia, wynik pomiaru jest poddawany ocenie i wskazywany w trzech poziomach na centrali sygnalizacji pożaru. Zabrudzenie powierzchni detektora pozwala na aktywne dostosowywanie wartości progowych (kompensacja wahań) i na wyświetlenie informacji o błędzie w przypadku silnego zabrudzenia.
